El maíz (Zea mays L.) es la base de la alimentación y cultura en el Estado de México, por lo que estimar su producción para sostener a una población creciente es una necesidad actual. Por ello, se usaron imágenes obtenidas por Sentinel 2 de ESA Copérnico para estimar el rendimiento de maíz en parcelas de la localidad Las Arenas, Acambay, Estado de México. Se probó la eficiencia de diversos índices e indicadores biofísicos calculados con información de estas imágenes, para establecer su correlación contra la cosecha medida en campo. Los índices calculados en Sentinel 2 fueron: el NDVI y el EVI, así como los indicadores LAI y FAPAR. En esta región y bajo condiciones de sequía intensa, el NDVI calculado en Sentinel 2 tuvo la mejor capacidad predictiva del rendimiento de maíz (ajuste del modelo r2= 0.79). Con base en la correlación se estimó la producción de 10 parcelas seleccionadas aleatoriamente, demostrando que en el rango de valores entre 0.4 y 0.5 el NDVI es un excelente predictor de la cosecha de maíz en condiciones de sequía, mientras que valores superiores de NDVI tienden a sobreestimar el rendimiento hasta por 1 t ha-1. Esta información es de utilidad para la estimación de la cosecha y de seguros de la producción agrícola.
indicadores biofísicos, índices de vegetación, producción de maíz.
Estimar el rendimiento del maíz en grano, con el fin de garantizar la producción requerida para alimentar a una población en constante crecimiento es de suma relevancia. La predicción del rendimiento de los cultivos es prioritaria para aumentar el conocimiento de las relaciones clima/cultivo y para generar información que se pueda aprovechar en la planificación oportuna y el manejo de la producción (Hernández y Caballero, 2009). Las técnicas de estimación del rendimiento se diversificaron con el diseño de la tecnología satelital, dando lugar a una gama de posibilidades que comprenden, además de los procedimientos basados en modelos matemáticos de simulación de cultivos, a aquellos que emplean información exclusivamente satelital y otros que integran ambas (Weiss et al., 2001; Doraiswamy et al., 2003).
El rendimiento de una parcela es un fenómeno multifactorial, en el que intervienen componentes edáficos y climáticos, interactuando con las prácticas de manejo. La respuesta espectral característica de las plantas durante su proceso productivo y de crecimiento es muy específica y ha sido ampliamente documentada. En esencia, la vegetación sana tiene una respuesta baja en la región roja del espectro visible y muy alta en la región infrarroja del espectro (Chuvieco, 2002; Manzo y Meave, 2003). La diferencia de respuesta entre estas dos regiones ha dado lugar al desarrollo de diversos índices de vegetación, cuyo valor puede considerarse un indicador del estado de salud de ésta.
Dado que la reflectancia de las plantas tiene una alta correlación con el estado de salud de los cultivos, existe una relación significativa entre los índices espectrales de vegetación y su rendimiento (Cruz-Durán et al., 2011). Se ha documentado que los índices de vegetación son sensibles a los cambios de la vegetación en términos de desarrollo fisiológico (Asrar et al., 1984; Kolotii et al., 2015). Cada índice de vegetación tiene sus propias limitaciones, de ahí la importancia de combinar índices e indicadores biofísicos
Los Indicadores biofísicos son variables que se pueden usar para evaluar el estrés de la vegetación y pronosticar los rendimientos agrícolas. El índice de área foliar (LAI) por sus siglas en inglés, calcula el área de hojas por unidad de superficie del suelo, mientras que la fracción absorbida de la radiación fotosintéticamente activa (FaPAR), cuantifica la radiación solar absorbida por las plantas dentro de la región espectral fotosintéticamente activa (Ovando, 2021). El LAI está estrechamente relacionado con la productividad y biomasa de las plantas, un mayor valor indica un mejor desarrollo de dosel y por tanto, un mayor rendimiento potencial (Hu et al., 2014). Por su parte, FaPAR es indicador de la actividad fotosintética y la productividad de la vegetación. Al relacionarse directamente con la energía absorbida por las plantas para su crecimiento, puede complementar a otros índices (Qin et al., 2018).
Diversos estudios en el mundo han probado el desempeño de índices de vegetación calculados en Sentinel-2 (Huang et al., 2014; Xu et al., 2022). Por ejemplo, Xiuliang et al. (2020), reportan que el índice de agua de tres bandas (TBWI) fue idóneo para estimar la biomasa del maíz, estableciendo la relación entre biomasa y el índice de área foliar en varias etapas del crecimiento. Mientras que Chi et al. (2022) estimaron la biomasa de maíz en la Provincia de Jilin China, utilizando Índices de Sentinel-1, Sentinel-2 y variables biofísicas, encontrando que la diferencia de las polarizaciones cruzadas en Sentinel-1 proporciona una estimación más precisa de la biomasa (R2= 0.81-0.83, RMSE= 0.4-0.41 kg m-2), que los modelos basados en polarizaciones sencillas, y combinan predictores (índices ópticos, índices de radar e indicadores biofísicos) para mejorar la precisión.
Autores como Chen et al. (2021) combinan información del radar Sentinel-1 con las imágenes multiespectrales de Sentinel-2 para el mapeo multitemporal de maíz en paisajes altamente complejos y heterogéneos. Bolton y Friedl (2013) encontraron altas correlaciones entre índices de vegetación y el rendimiento, cuando el cultivo estaba completamente desarrollado. Por su parte Lewis et al. (1998), evaluaron la producción de maíz en Kenia, encontrando que los valores máximos del índice NDVI son un indicador sensible de la producción de maíz del distrito agrícola. Sus resultados de un modelo de regresión simple con NDVI como variable independiente para predecir la producción del maíz son alentadores (r2 0.75, p< 0.05).
Diversas técnicas de percepción remota han sido aplicadas para estimar anticipadamente el rendimiento de las parcelas de maíz (Soria et al., 2004). El presente estudio empleó datos obtenidos en campo para obtener un modelo más robusto de predicción del rendimiento en el municipio de Acambay, Estado de México. Ello porque, aunque las imágenes de satélite y los índices derivados de ellas proporcionan información valiosa, las mediciones de biomasa, densidad y parámetros fisiológicos de las plantas medidos sobre el terreno son esenciales para validar los modelos, mejorando su precisión.

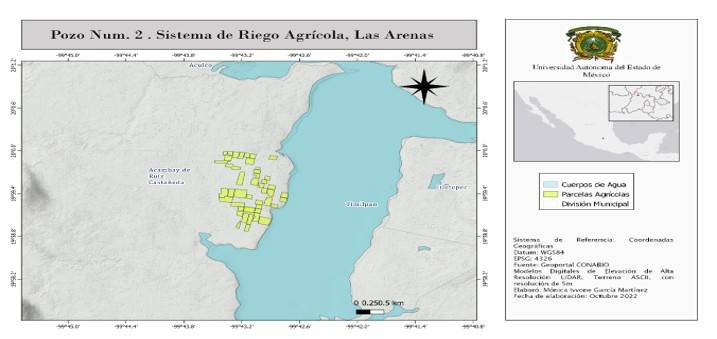

Zona de estudio. Se monitorearon 40 parcelas de cultivo de maíz criollo en el pozo número 2 del sistema de riego agrícola de la localidad Las Arenas municipio de Acambay, Estado de México. En conjunto, estos abarcan una superficie total de 63 ha (Figura 1). La zona se caracteriza por tener un clima templado con lluvias en los meses de junio-septiembre, con una precipitación máxima de 160 mm y una temperatura promedio de 15 °C. La temporada de estiaje comprende los meses de diciembre, enero y febrero; mientras que la temporada de lluvia abarca a los meses comprendidos de junio a octubre (Figura 2).
Sentinel 2B es un sensor óptico multiespectral de la Agencia Espacial Europea (ESA) que colecta información de la reflectancia de la corteza terrestre en las regiones visible e infrarroja. Se utilizó una imagen obtenida el 13 de octubre de 2022, fecha que corresponde con la madurez de la mazorca y en que sea adquirió información libre de nube, criterio de suma importancia para el cálculo de los índices. La escena fue descargada del servidor Open Access Hub (https://scihub.copernicus.eu/dhus/#/home) con un nivel L2, que incluye la calibración radiométrica. La imagen fue corregistrada con cartografía vectorial y los píxeles de las bandas de la imagen fueron remuestreados a un tamaño de 10 m píxel-1 aprovechando la resolución espacial más fina disponible de origen en las bandas ópticas y utilizando el método del vecino más próximo y la escena recortada al área de estudio. En estos se utilizaron las funciones de procesamiento temático para sensores ópticos de SNAP, para calcular los índices e indicadores que se indican a continuación (Cuadro 1). Los valores mínimo, máximo y promedio, de los índices arriba señalados en los píxeles ubicados en los límites de las parcelas, fueron obtenidos mediante operaciones de estadística zonal en el software QGIS (QGIS development team, 2024).
| Índice | Características | Fórmula |
|---|---|---|
| NDVI | Correlaciona la región roja visible e infrarroja y se asocia con la vigorosidad del cultivo (Rouse et al., 1974). | |
| EVI | Incorpora además de la región roja visible infrarroja, la banda azul para corrección del efecto de la atmósfera y del suelo (Huete et al., 2002). | |
| LAI | Este se genera a partir del EVI mediante factores de corrección (Chen, 1992). | |
| FAPAR | Radiación que las plantas absorben en el rango del espectro electromagnético de 0.4 a 0.7 μm (Vega y Alvarado, 2019). | FAPAR= ND * factor de escala + offset ND es el valor de la reflectancia de la vegetación |
El muestreo en campo se realizó siguiendo la metodología del Centro Internacional de Mejoramiento de Maíz y Trigo (CIMMYT) en su manual de estimación de rendimiento de maíz (CIMMYT, 2019). Antes de la cosecha (del 01 al 15 de diciembre del 2022), se realizaron cortes y recolección de plantas de tres muestras elegidas al azar empleando métodos de selección aleatoria. Se contabilizó el número de surcos de cada parcela y con base en una tabla de números aleatorios se eligió el número inmediato inferior para indicar cuál era el surco para colectar la muestra.
Para estimar la distancia entre surcos a medir, se calculó la longitud promedio del surco y esta se dividió entre 10. Una vez identificado el surco a medir se cosecharon todas las mazorcas encontradas en un área de 5 m y estas se desgranaron y secaron para posteriormente pesarlas. El rendimiento en seco se calculó conforme la fórmula siguiente:
Mientras que la cantidad de humedad se estimó multiplicando el peso del grano total por el porcentaje de humedad en grano. Este porcentaje de humedad se midió con un medidor de humedad y su valor fue del 14%.
En este estudio la parcela es la unidad territorial de análisis; es decir, que los valores de píxel de los índices obtenidos de las imágenes satelitales se promediaron por parcela y los valores de rendimiento muestreados en campo también se suman por parcela. Ello, debido a que la resolución espacial de la imagen impide una relación directa entre el píxel de la imagen y el individuo (planta) en campo.

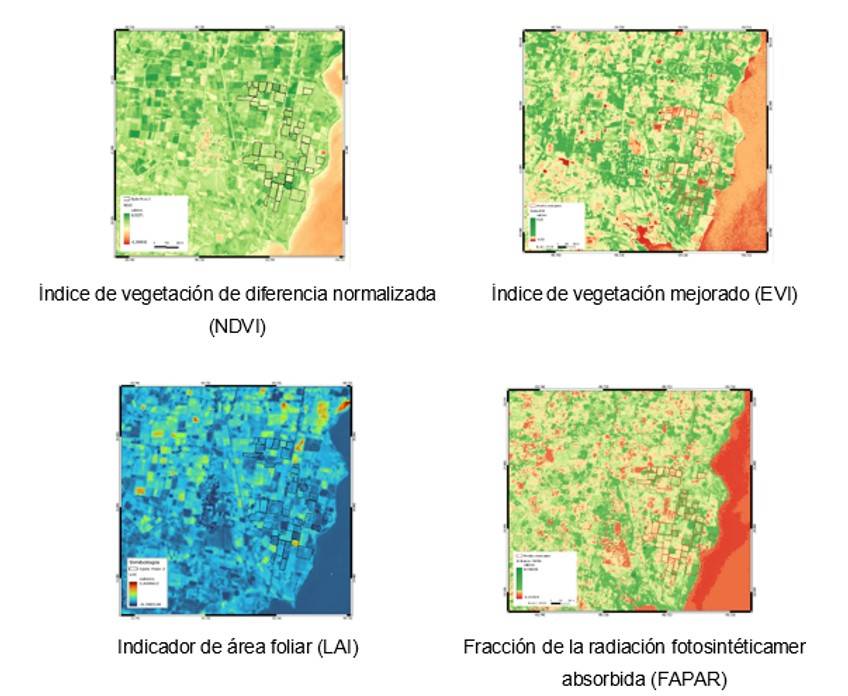

En la Figura 3 se muestra la cartografía de los índices e indicadores calculados en la zona de estudio.

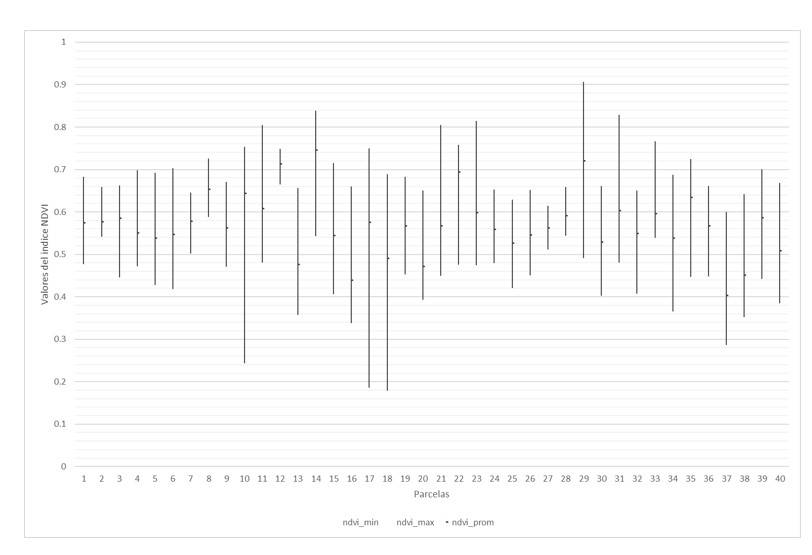

El NDVI mostró valores mínimos de 0.17 y máximos de 0.89, encontrándose los valores más frecuentemente entre 0.4 y 0.75, lo que, conforme con la escala propuesta por Alarcón-Rozo (2021), indica que las parcelas del área de estudio cuentan con cubierta vegetal abundante (Figura 4).

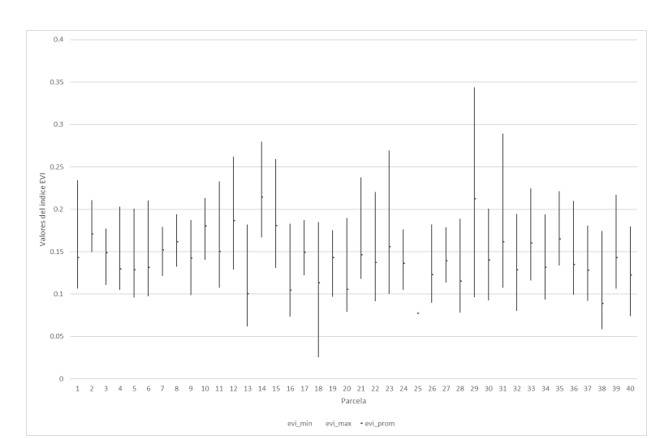

El índice de vegetación mejorado EVI mostró sus rangos promedio entre 0.1 y 0.25, obteniendo un valor mínimo de 0.025 y un máximo de 0.34 (Figura 5).

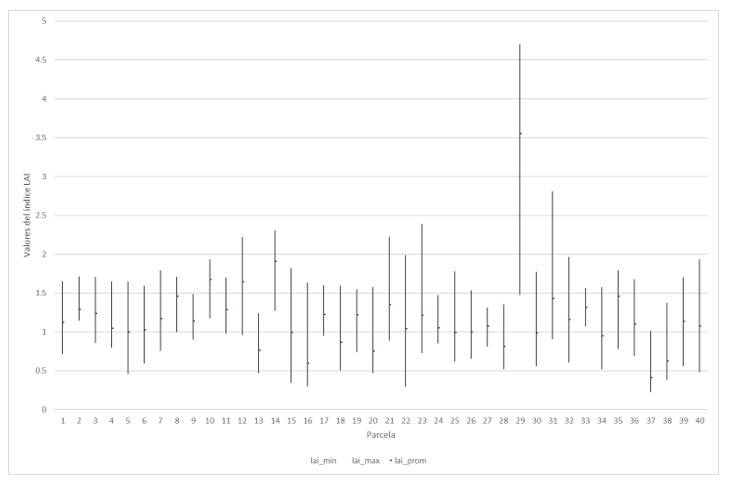

El índice de área foliar LAI, mostró valores mínimos de 0.26 y máximo de 4.7 (Figura 6).

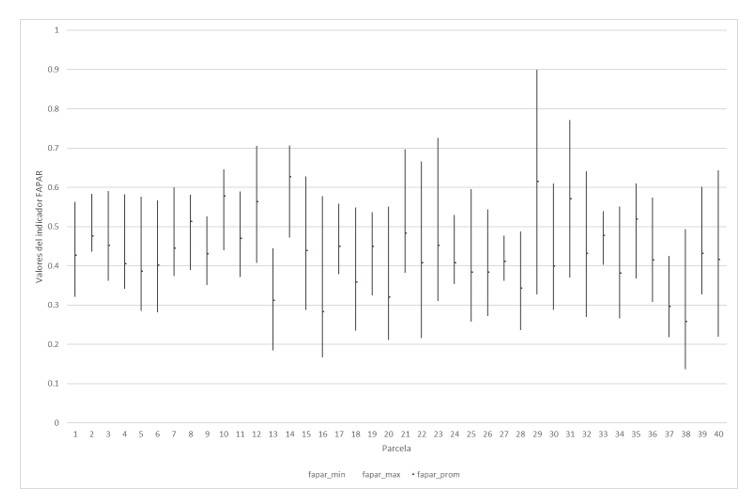

El indicador FaPAR mostró valores mínimos de 0.16 y máximo de 0.89 (Figura 7). Destaca este indicador por ser el que presenta mayor variabilidad entre parcelas.

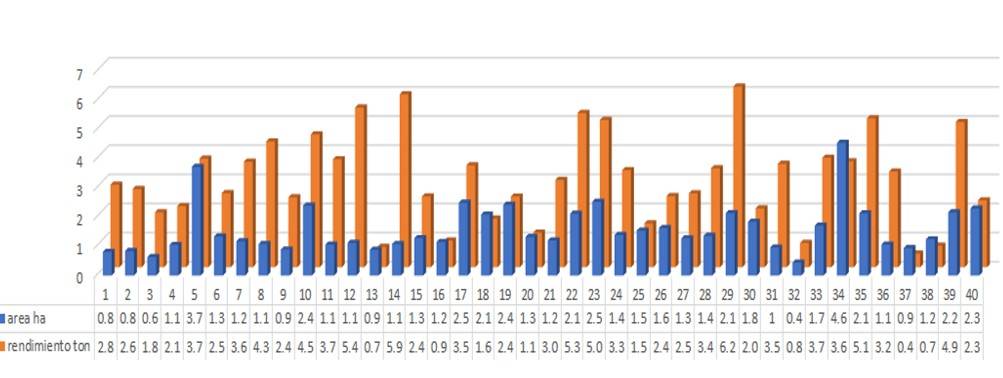

Como se puede observar en la Figura 8, el rendimiento en las 40 parcelas evaluadas fue muy variable, teniendo rendimientos desde menos de 1 t ha-1 hasta 6.2 t ha-1. El tamaño de la parcela no necesariamente determina la producción, pues hay algunas pequeñas con alta producción y otras grandes con bajas producciones, lo que permitió resaltar la importancia del manejo del cultivo, como un factor decisivo en la producción.
Un productor del ejido Pozo 2 aplicó un riego en marzo. Sin embargo, dada las condiciones de sequía reportadas por la CONAGUA, no se considera variación significativa con respecto a las demás parcelas. El Cuadro 2 reportó indicadores del modelo de regresión relacionando la productividad medida en campo y los índices calculados sobre la imagen Sentinel 2.
| Estadístico | NDVI | EVI | LAI | FAPAR |
|---|---|---|---|---|
| R2 | 0.797 | 0.556 | 0.591 | 0.603 |
| Fstat | 149 | 47.5 | 55 | 57.7 |
| p-val | <0.001 | <0.001 | <0.001 | <0.001 |
| RMSE | 0.672 | 0.993 | 0.953 | 0.939 |

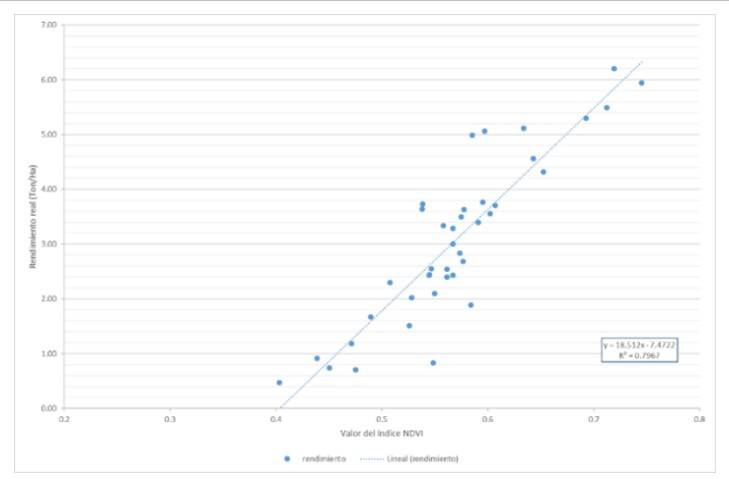

El índice que presentó mayor correlación con la producción medida en campo fue el NDVI (R2= 0.79), con un RMSE de 0.672, lo que indica un mejor ajuste respecto a los diferentes índices evaluados (Figura 9), el resultado es similar al que obtuvo Lewis et al. (1998), quienes encontraron un valor de correlación de R2= 0.75, concluyendo que el NDVI puede ser un indicador sensible de la producción de maíz, especialmente en áreas de alta variabilidad espacial, como fue el caso de la zona de estudio, donde, debido al manejo agrícola de cada parcela, el valor de NDVI presentó valores que van desde 0.2 hasta 0.9.
En este estudio se encontró una relación lineal directa entre el NDVI y la producción medida en campo para las parcelas estudiadas, existiendo una correlación fuerte (R2= 0.79). Ello, permite tener optimismo respecto a las posibilidades de predecir la cosecha de maíz en grano, requiriéndose más repeticiones que permitan sustentar esta relación (Figura 10).
El índice EVI tuvo un coeficiente de R2= 0.55 en el ajuste con la producción real. Este se utiliza en etapas iniciales o tardías donde el NDVI tiene a saturarse, porque sus coeficientes de corrección reducen la distorsión de la atmósfera y el suelo en las reflectancias; sin embargo, mostró una baja relación con el rendimiento.
Los mismo ocurrió con los indicadores biofísicos LAI (R2= 0.59), FAPAR (R2= 0.6). Esto se explica por la temporalidad de la imagen satelital, ya que corresponde al mes de octubre, temporada en la que el maíz comienza su senescencia. Hay estudios que han reportado la eficiencia de los indicadores LAI y FAPAR se desarrollan en zonas boscosas con abundante vegetación y cobertura del dosel densa, como la reserva de la biósfera de la Mariposa Monarca (Champo et al., 2014). Ello explicaría que, en cultivos de herbáceas como el maíz, estos indicadores no sean tan eficientes para estimar la productividad.

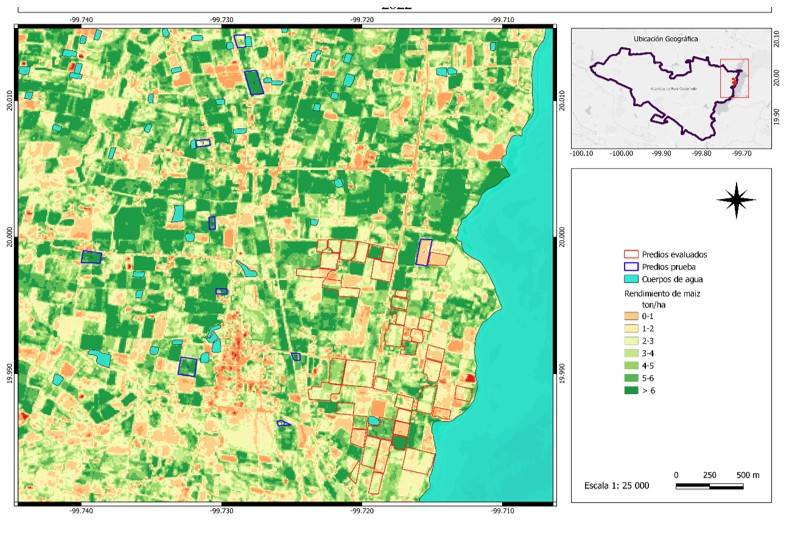

Dada la alta correlación encontrada entre los valores de NDVI y la producción medida en campo, se corrió un modelo predictivo sobre la imagen para estimar la producción considerando la ecuación:
Para validar los datos predichos por el modelo, se eligieron los valores de rendimiento estimado en 10 parcelas elegidas de forma aleatoria y sus valores se contrastaron contra el rendimiento informado por los propietarios de éstas. En el Cuadro 3 se contrastan los valores estimados y reales del rendimiento del maíz. Se observó que hubo parcelas donde el modelo estimó el rendimiento con mucha precisión, como la número 2 (3.6/3.5) y la 4 (3.3/3). Pero hubo otras donde el modelo sobreestimó la producción por hasta 2 t como la parcela 5 (7.5/5.5).
El modelo tiende a sobrestimar el rendimiento cuando hay valores altos de NDVI (0.7); calculado con valores promedio del NDVI (0.5-0.6) su desempeño es mejor. En promedio la diferencia entre rendimientos es de hasta 1.5 t; es decir, el modelo varía hasta en 26% con respecto a la producción real. Dada la fuerte correlación entre el valor promedio de NDVI y la cosecha estimada, se podría estimar el rendimiento, al menos dos meses antes de la cosecha, coincidiendo con Prasad et al. (2006). Se requieren repeticiones en otras zonas agrícolas y otras condiciones climáticas para confirmar esta capacidad predictiva del índice NDVI en Sentinel 2. Ello, porque el rendimiento de los cultivos obedece a diversos factores, como las propiedades del suelo, las condiciones meteorológicas, las presiones por plagas y enfermedades, las prácticas de gestión y los rasgos genéticos del cultivo.
En las parcelas del pozo número 2 de la localidad Las Arenas, Acambay, Estado de México y bajo condiciones de sequía intensa, el NDVI calculado con información espectral de imágenes del sensor Sentinel 2 tuvo la mejor capacidad predictiva de la producción de maíz (ajuste del modelo r2= 0.79) por lo que resultó ser un predictor adecuado de la cosecha de maíz en condiciones de sequía, mientras que valores superiores de NDVI tienden a sobreestimar el rendimiento hasta por 1 t ha-1. Esta información puede ser de utilidad para la estimación de cosecha.
